SƠ ĐỒ LẮP NHIỀU CÔNG TẮC BẬT TẮT BÌNH NÓNG LẠNH Ở NHIỀU VỊ TRÍ, NHIỀU TẦNG KHÁC NHAU

Ứng dụng:

Bình nóng lạnh lắp ở tầng 2, sử dụng cho cả tầng 1 và tầng 2. Khi bạn tắm ở tầng 1, bạn cũng có thể bật hoặc tắt bình nóng lạnh. Khi bạn tắm ở tầng 2 bạn cũng có thể tắt hoặc bật bình nóng lạnh. Thường thì sử dụng cho nhà có 2 phòng tắm ở tầng 1 và tầng 2, mọi người chủ yếu tắm ở tầng 1, nếu như lắp bình nóng lạnh cho cả 2 tầng thì rất lãng phí.

Bình nóng lạnh lắp ở tầng 1, sử dụng cho cả nhà tắm và nhà bếp.

Giới thiệu:

Thông thường người ta chỉ lắp 1 công tắc bật tắt 1 bình nóng lạnh, nhưng đặc thù có những trường hợp muốn sử dụng nhiều công tắc để bật tắt bình nóng lạnh ở nhiều nơi trong nhà mình.

Các công tắc 6 cực thường công suất nhỏ, không đủ chịu tải cho bình nóng lạnh có công suất cao, do đó nếu làm theo cách thông thường thì sẽ không an toàn cho hệ thống điện.

Sau đây tôi sẽ hướng dẫn các bạn sơ đồ và các thiết bị cần thiết để đấu được nhiều vị trí bật tắt bình nóng lạnh. Sơ đồ này yêu cầu bạn phải láp khi xây dựng chứ khó có thể cải tạo từ mạch điện cũ được. Nếu muốn cải tạo từ mạch điện cũ, bạn chỉ có thể sử dụng điều khiển từ xa.

Trường hợp bạn muốn biết bình nóng lạnh đang ở trạng thái bật hay tắt tại vị trí công tắc thì bạn đấu thêm đèn báo vào các vị trí đó.

Sơ đồ đấu hạt đèn báo tại từng vị trí công tắc để biết bình nóng lạnh đang được bật hay đã tắt

Nguyên lý hoạt động:

Những công tắc ở nhiều vị trí dùng để điều khiển cấp điện hoặc ngắt điện của cuộn hút trong khởi động từ.

Khi bạn bật điện, cuộn hút được cấp điện làm cho tiếp điểm nối nguồn điện với bình nóng lạnh, bình nóng lạnh được cấp điện.

Khi bạn tắt điện, cuộn hút sẽ bị ngắt điện và tiếp điểm được tách ra, nguồn điện cấp cho bình nóng lạnh bị ngắt.

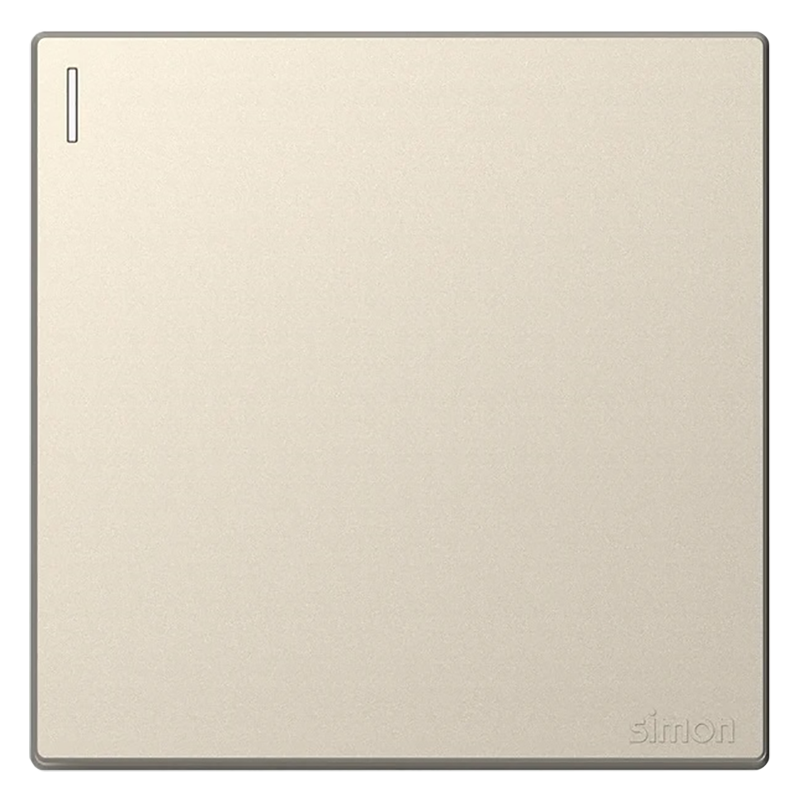

NẾU BẠN SỬ DỤNG ĐẾ VUÔNG THÌ BẠN NÊN DÙNG CÔNG TẮC 20A HOẶC 32A CỦA SIMON

Khi bạn không có điều kiện lắp theo phương án 1 như trên thì bạn có thể mua công tăc 3 cực có công suất chịu tải là 20A hoặc 32A, công tắc 2 chiều, 2 cực, 20A có sẵn đèn LED để báo là bình nóng lạnh đang bật hay tắt. Tuy nhiên để đấu đươc đèn LED sáng khi bình nóng lạnh đang được bật bạn cần thêm 1 sợi dây nối từ công tắc trên xuống công tắc dưới ngoài 2 sợi dây nối giữa 2 công tắc kia.

Sơ đồ đấu 2 công tắc 20A, 32A bật tắt bình nóng lạnh ở nhiều vị trí có đèn LED báo

Ưu điểm:

Khi 1 bình nóng lạnh sử dụng cho nhiều vị trí khác nhau như trên nhà tắm tầng 2 và tầng 1 chung nhau 1 bình nóng lạnh, hoặc ngoài bếp, ... thì chúng ta không cần đi lại để bật và cũng không cần ngó xem bình nóng lạnh đang được bật hay tắt.

Phương án này là nó không cần dùng khởi động từ, có thể nhận biết được việc bình nóng lạnh đang được bật hay đã tắt.
