Đặc điểm, nguyên vật liệu và cấu tạo sản phẩm thiết bị điện Simon

NGUYÊN VẬT LIỆU VÀ CẤU TẠO SẢN PHẨM THIẾT BỊ ĐIỆN SIMON

A Đặc điểm, cấu tạo dòng công tắc ổ cắm Simon Series 50
I. Nguyên vật liệu

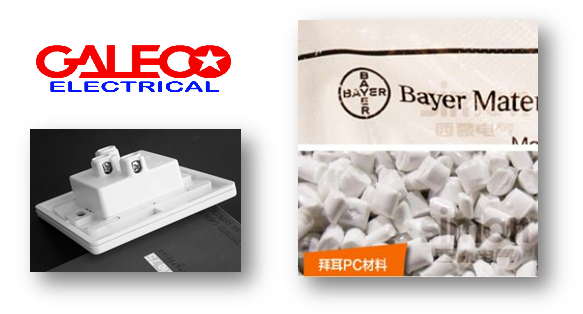

1.1 Poly Carbonate

- Toàn bộ nhựa cấu thành sp SIMON (bao gồm mặt và module) được nhập từ nhà cung cấp danh tiếng Bayer, Đức.

Chống cháy và chịu nhiệt tốt
Mầu sắc đồng nhất, không phai
Chống tia UV
Thân thiện với môi trường

1.2 Hợp kim đồng (Sn-P bronze)

Độ bền cao, độ đàn hồi tốt, độ chống mỏi cao, tính dẫn điện tốt.
Áp dụng tiêu chuẩn Châu Âu cao nhất dành cho lá đồng ổ cắm Độ rộng tối thiểu: 4.5mm, độ dày tối thiểu: 0.6mm.

Hợp kim đồng độ rộng tối thiểu của lá đồng

Thành phần có trong lá đồng Thiết bị điện Simon: (Đơn vị %)
Đồng (Cu): % còn lại (Remaining).
Thiếc (Sn): 6,0 ~ 7,0%.
Chì (Pb): ≤ 0,02%.
Phốt pho (P): 0,1 ~ 0,25%.
Nhôm (Al): ≤ 0,002%.
Sắt (Fe): ≤ 0,05%.
Silic (Si): ≤ 0,002%.
Antimon (Sb): ≤0,002%.
Bitmut (Bi): ≤ 0,002%.
Others: ≤ 0,1%

Antimon là một nguyên tố hóa học với ký hiệu Sb có số nguyên tử 51. Là một á kim, antimon có 4 dạng thù hình. Dạng ổn định nhất của antimon là dạng á kim màu trắng-lam. Các dạng màu vàng và đen là các phi kim không ổn định. Wikipedia

1.3 Nhựa cường lực

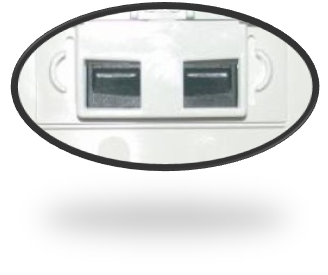

Chốt an toàn được cấu tạo từ nhựa cường lực đảm bảo độ bền và độ chắc chắn khi sử dụng tới 40.000 lần
Chốt an toàn giúp bảo vệ trẻ em không bị điện giật khi vô tình cho các vật kim loại nhỏ vào lỗ ổ điện.

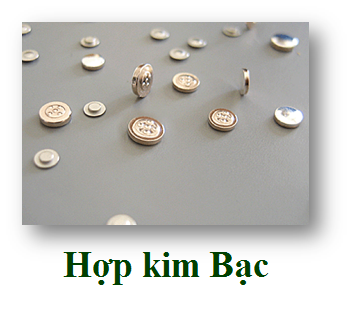

1.4 Tiếp điểm hợp kim bạc

Diện tích tiếp điểm đạt 3.5mm2
Tăng tính dẫn điện, chống mài mòn tốt, chống ô xi hóa, chống tạo hồ quang điện

II. Cấu tạo sản phẩm

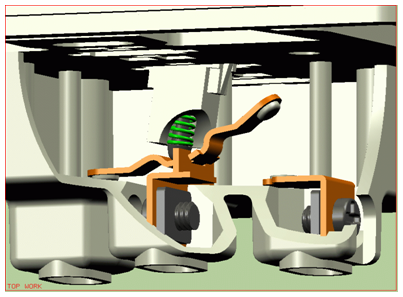

2.1 Thiết kế chống trượt, chống biến dạng

Công tắc có cấu trúc đỡ chống trượt, đầu tiếp xúc được làm từ nhựa cường lực không tạo hồ quang điện
Tốc độ bật tắt nhanh, an toàn và tin cậy.
Điểm tiếp xúc tại 2 cực được làm bằng hợp kim bạc có tính chống mài mòn cao, không tạo hồ quang điện, độ bền sử dụng 50.000 lần.

2.2 Thiết kế giảm tiếng ồn

Khe giảm chấn được thiết kế đặc biệt để hấp thu lực tác động từ công tắc xuống mặt đế giúp giảm tiếng ồn và tạo cảm giác mềm mại khi sử dụng.

2.3 Khe đấu dây 2 lỗ

* Giúp đấu nối dễ dàng nhiều dây do tiết diện tạo ra bởi 2 lỗ lên đến 6mm². Quá trình lắp đặt đòi hỏi người thợ phải làm đúng kỹ thuật, tránh được trường hợp đấu chung nhiều tải vào một mối nối dẫn điến nội trở cao và sinh nhiệt khi sử dụng quá tải.
* Tăng diện tích tiếp xúc của dây điện khi đấu nối qua đó tăng độ chịu tải của dây khi sử dụng. Diện tích bề mặt 2 tấm đồng kẹp dây lớn đảm bảo quá trình bắt dây luôn chính xác 100%.

* Khi thao tắc lắp đặt không bị ốc vít cắt sợi đồng làm đứt đầu nối dây.
* Khi sử dụng tránh được trường hợp momen dẫn đến đánh tia lửa điện làm chảy thiết bị và gây cháy nổ.
